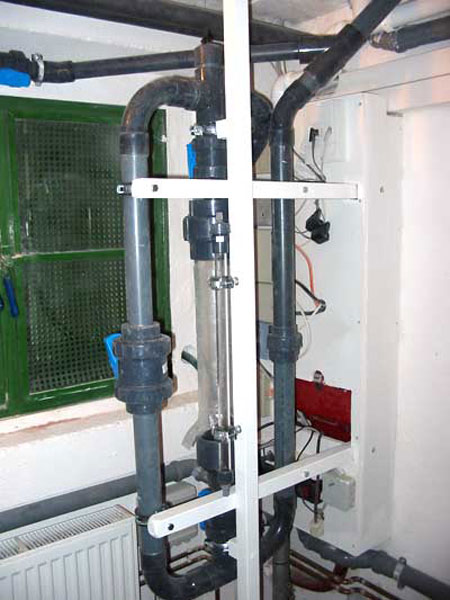

Eigenbau CO2 Reaktor mit Blasenzähler

Hier noch ohne Füllung: Keramik Filterröhrchen

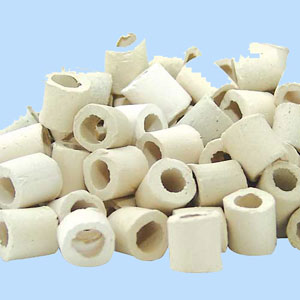

  Zac: Keramik Filterröhrchen 1l
Art-Nr.: ZZ013520

Keramik Filterröhrchen auch Tonröhrchen genannt, besitzen eine verhältnismäßig kleine Oberfläche, haben aber den Vorteil, dass sich "überschüssige" Bakterienflocken gut ablösen.

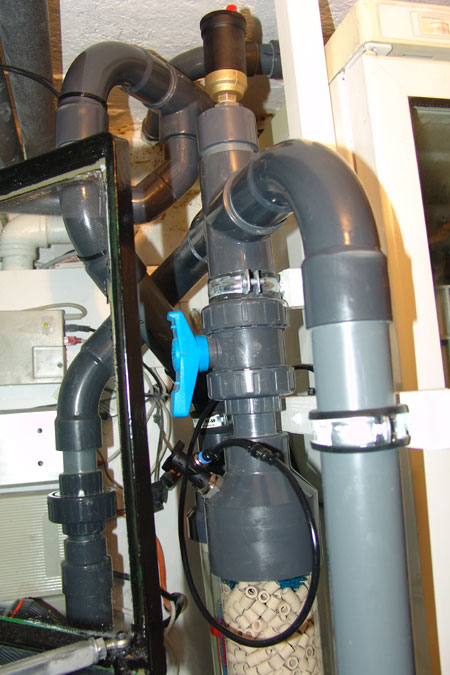

    CO2 Reaktor im Bypass

In der unteren Muffe ist ein Edelstahl Reduzierung eingeklebt. Darin ist ein Winkelventil IQSKHW 146G, Katalog 1, Seite 32, Landefeld eingeschraubt.



Um CO2 Ansammlung im Rohrsystem zu vermeiden, ist im höchsten Punkt ein automatischer Schnellentlüfter montiert...

Normalerweise wird gegen die Flußrichtung das CO2 eingeblasen. Allerdings bei hohem Volumenstrom eher suboptimal, da dann nur geringe Durchflußmengen möglich sind. Ansonsten kommen die Blasen nicht mehr gegen die Waseermassen an.

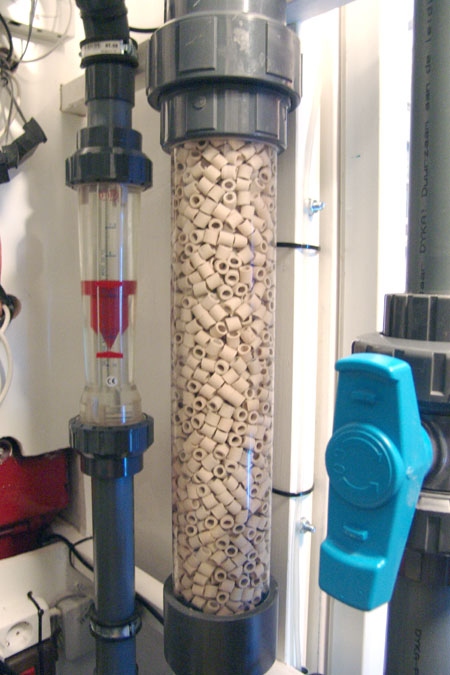

Ich musste feststellen, dass die CO2 Einmischung wesentlich besser funktioniert, wenn mit dem Wasserstrom, also von oben (siehe Bild) nach unten das CO2 im Bypass eingewaschen wird. Es ist ein westlich höherer Wasservolumenstrom möglich und das schnelle Ableiten von CO2 aus dem Reaktor verhindern deutlich sichbar die Keramik Filterröhrchen.




...das Ablassventil wird bald gegen diesen Schnellentlüfter getauscht.

Honeywell Automatischer - Schnellentlüfter EA122
gekauft bei klicke hier

Schnellentlüfter mit eingebauter Absperrung und Lecksicherung EA122.

Der Schnellentlüfter EA122 ist ein zuverlässiger Entlüfter und geeignet für die Entlüftung/Entgasung.

Für Warmwasser-Heizungsanlagen, Radiatoren, Wand- und Deckenlufterhitzer, Luftsammelgefäße, Steigstränge, Heizkessel und Luftabscheider.
