Zuerst hatte ich das Rückschlagventil zwischen Blasenzähler und Feinnadelventil. Dies hatte den großen Nachteil, dass sich die Blasen so gut wie überhaupt nicht einstellen ließen. Um die wertvolle CO2 Amaturen zu schützen, öffnet das hier verwendete Rückschlagventil laut Spezifikationen erst bei ca. 1,0 bar. Die Blasen kamen also immer Stoßweise heraus. Außerdem hatte ich in der alten Version zwischen Nadelventil und Rückschlagventil noch Schlauch (druckfest) verbaut, was auch suboptimal war.
Nun kann man die Blasen mittels Blasenzählers (gefüllt mit destiliertem Wasser) perfekt einstellen... Hurra!
Material
Gewindeverlängerung 1/4G, Art. RN1414MSV, Katalog 2, Seite 86, Landefeld
Einschraubwinkel 1/4G, Art. WE14MSV, Katalog 2, Seite 112, Landefeld
T-Stück 1/4G, Art.LTE14MSV , Katalog 2, Seite 118, Landefeld
Mini Kugelhähne R1/4(AG) - Rp1/4" (IG), Art. KH14MKIAC, Katalog 5, Seite 302, Landefeld
Gewinde-Dichmittel Loctite 542, Katalog 8, Seite 1, Landefeld
Magnetventil 1/8G, Art. M2018 12V=, Katalog 9, Seite 704, Landefeld
Ersatzspule 1/8G 12V=, Art. MC-Micro 12V=, Katalog 9, Seite 704, Landefeld
Rückschlagventil 1/8G, Art. RUCK 18MSV, Katalog 5, Seite 350, Landefeld
Doppelnippel R1/4" (AG) - R1/8" (AG), Katalog 2, Seite 86, Landefeld
Gewindereduzierung G1/4 - G1/8 , Art. RN1814MSV, Katalog 2, Seite 86, Landefeld
Steckernetzteil 12V/24W, Art. 510824-LN, Conrad
Steckanschluss G1/8 D6, Art. RiB010610CV, Katalog 1, Seite 42, Landefeld
Feinnadelventil G1/8, Art. GRL 184 MSV KOR (Drosselrückschlagventil G 1/8"- 6mm, abluftregelnd (B)), Katalog 9, Seite 759, Landefeld
DIN Stecker Gr. 1, Art. ST01, Katalog 9, Seite 709, Landefeld
LED Dichtung 12V, Art. LDST01, Katalog 9, Seite 703, Landefeld
10kg CO2 Flasche gekauft und befüllt bei GaseSoboth
|
| |
|
|
Montage

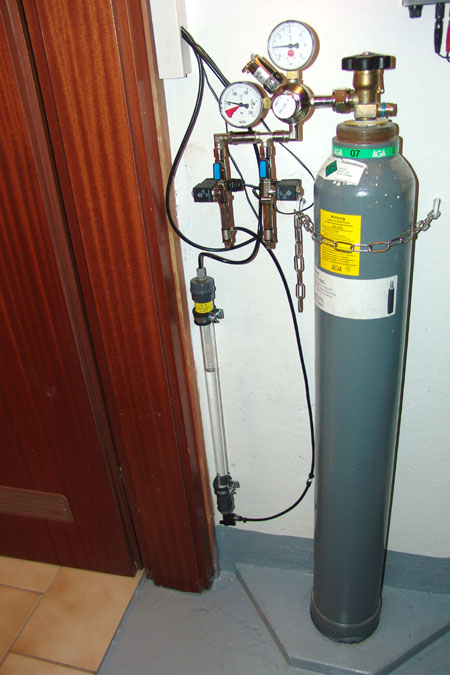

CO2 Flasche -> Druckminderer -> Absperrhahn -> Magentventil -> Rückschlagventil -> Nadelventil -> Blasenzähler -> Diffusor
Zuerst hatte ich das Rückschlagventil zwischen Blasenzähler und Feinnadelventil. Dies hatte den großen Nachteil, dass sich die Blasen so gut wie überhaupt nicht einstellen ließen. Um die wertvolle CO2 Amaturen zu schützen, öffnet das hier verwendete Rückschlagventil laut Spezifikationen erst bei ca. 1,0 bar. Die Blasen kamen also immer Stoßweise heraus. Außerdem hatte ich in der alten Version zwischen Nadelventil und Rückschlagventil noch Schlauch (druckfest) verbaut, was auch suboptimal war.
Nun kann man die Blasen perfekt einstellen... Hurra!
Hauptdruckminderer für Aquaristik: http://www.bierzapfen.de
Ausführung: Messing vernickelt, 1-leitig. Mit Flascheninhaltsmanometer, Einstellmanometer , Absperrhahn, Sicherheitsventil. Für Schläuche mit 4mm Innendurchmesser.
|
